Warmtewisselaars zitten overal om je heen zonder dat je het beseft: in je verwarming, de radiator van je auto en zelfs in je koelkast. Maar hoe werken ze precies?
De naam is misleidend: een warmtewisselaar 'wisselt' namelijk geen warmte uit, maar draagt warmte over tussen 2 vloeistoffen of gassen met verschillende temperaturen zonder dat die met elkaar in contact komen.
Een warmtewisselaar kan vloeistoffen opwarmen, maar ook afkoelen – afhankelijk van het systeem. Denk bijvoorbeeld maar aan een airco of koelkast.
Werkingsprincipe
1. Gescheiden circuits
Een warmtewisselaar heeft twee aparte circuits, gescheiden door een geleidende wand. Zo kunnen verschillende vloeistoffen (water, een warmtegeleidende vloeistof, lucht, olie of waterdamp) zorgen voor de nodige warmteoverdracht zonder onderling te mengen.
2. Warmte-uitwisseling
Het warme fluïdum stroomt door het ene circuit, het koude door het andere. Door het temperatuurverschil verplaatst warmte zich van nature van warm naar koud dwars door de scheidingswand volgens de wetten van de thermodynamica.
3. Optimale overdracht
Het ontwerp van een warmtewisselaar is volledig gericht op maximale warmteoverdracht. Dat zie je aan 3 belangrijke elementen:
- De keuze van de geleidende materialen (vaak is dit koper, roestvrij staal, aluminium of staal).
- De configuratie van de stromen (tegenstroom, meestroom of kruisstroom).
- het maximaliseren van het uitwisselingsoppervlak.
Efficiëntie vs rendement
Verwar deze 2 begrippen niet:
- Efficiëntie meet het vermogen van je warmtewisselaar ten opzichte van een 'ideale' warmtewisselaar
- Rendement is dan weer de verhouding tussen werkelijk overgedragen vermogen en theoretisch vermogen zonder warmteverlies
In de praktijk verliest een warmtewisselaar nauwelijks warmte. Het rendement ligt bijna altijd rond de 100%. Alle energie van het warme fluïdum wordt immers overgedragen op het koude.
De 3 meest voorkomende types warmtewisselaars
Er zijn verschillende soorten warmtewisselaars. Elke soort speelt in op specifieke behoeften. De meest courante zijn platen-, buizen- en lamellen warmtewisselaars. Elk type biedt voordelen op het vlak van efficiëntie, compactheid of onderhoudsgemak.

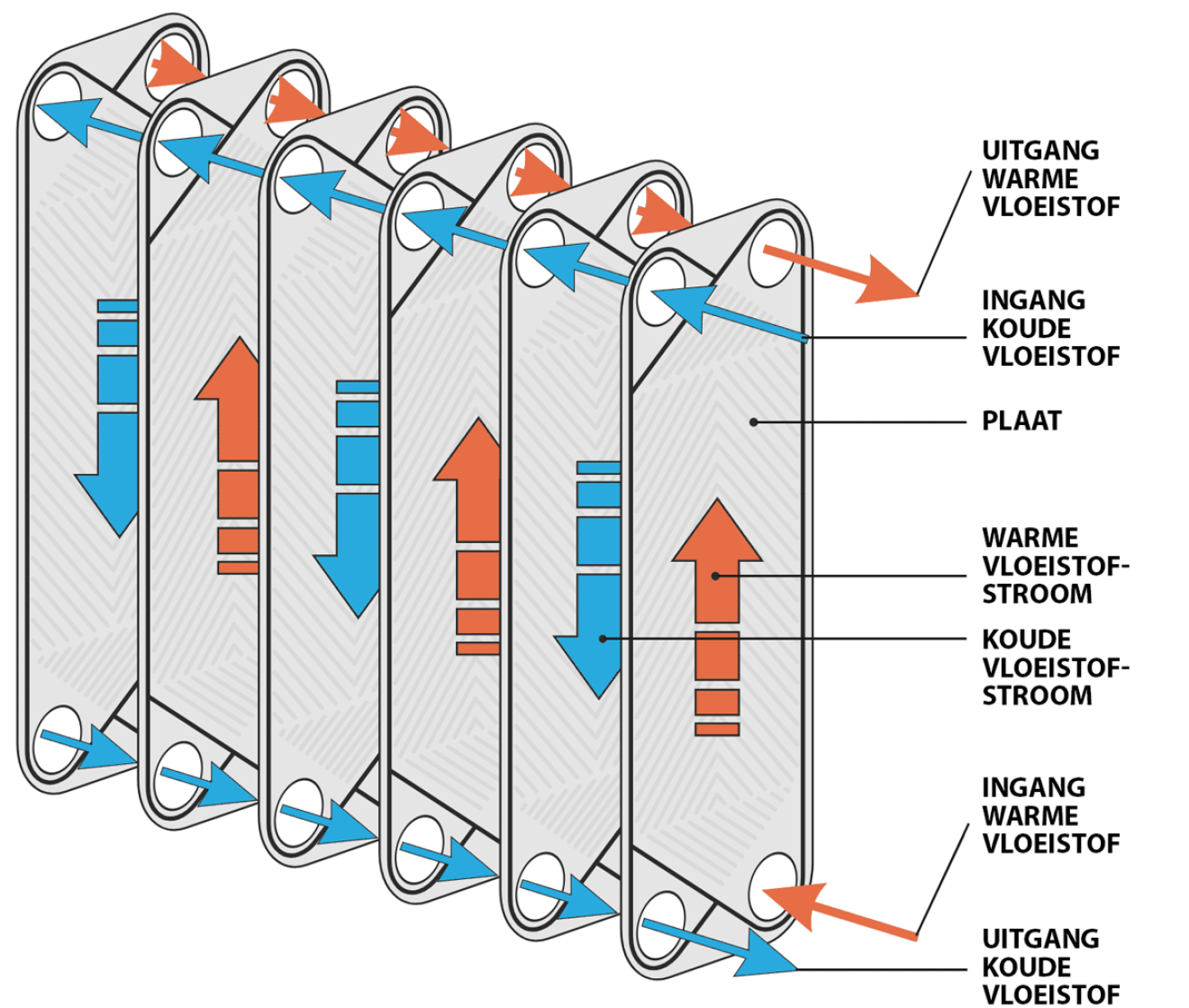

Platenwarmtewisselaar
Bij dit soort warmtewisselaar zorgen gestapelde smalle platen voor een groot uitwisselingsoppervlak en uitstekende thermische efficiëntie. Je vindt ze vaak in warmtepompen bijvoorbeeld.

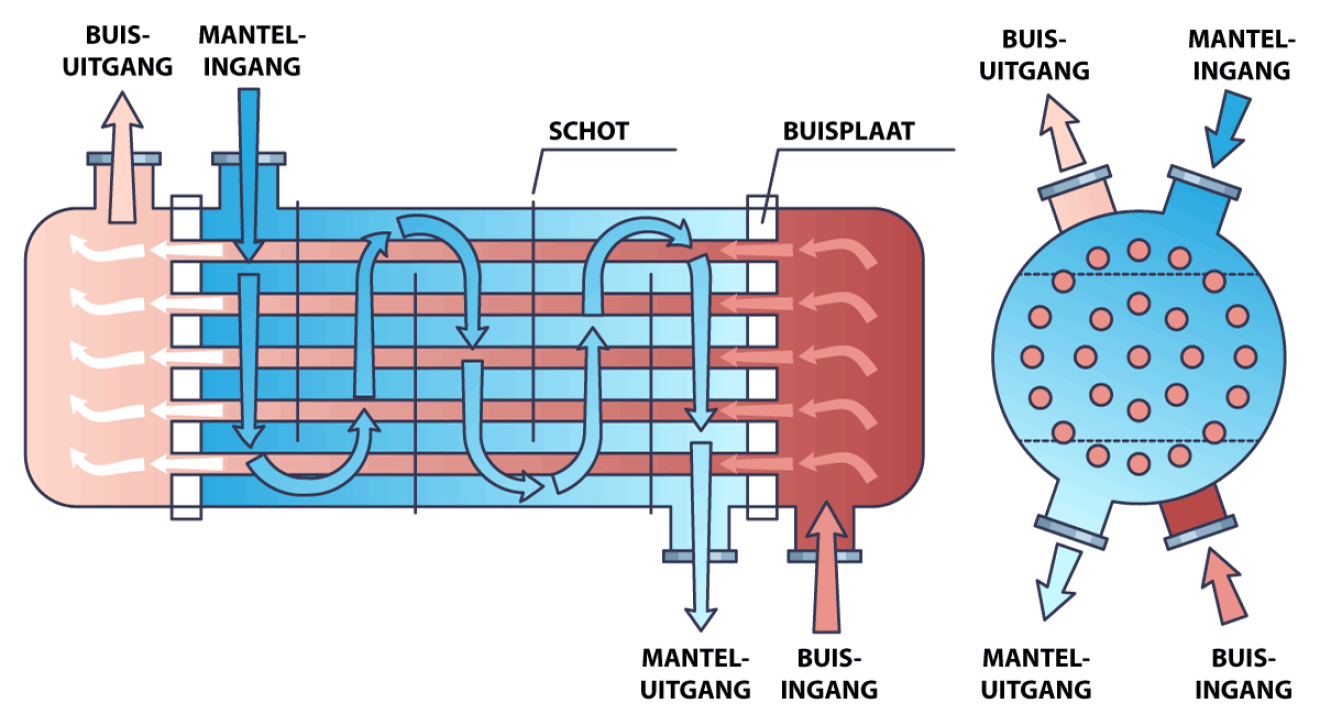

Buizenwarmtewisselaar
Robuust systeem van buizen dat hoge druk aankan. Ideaal voor krachtige installaties zoals koeltorens in elektriciteitscentrales.

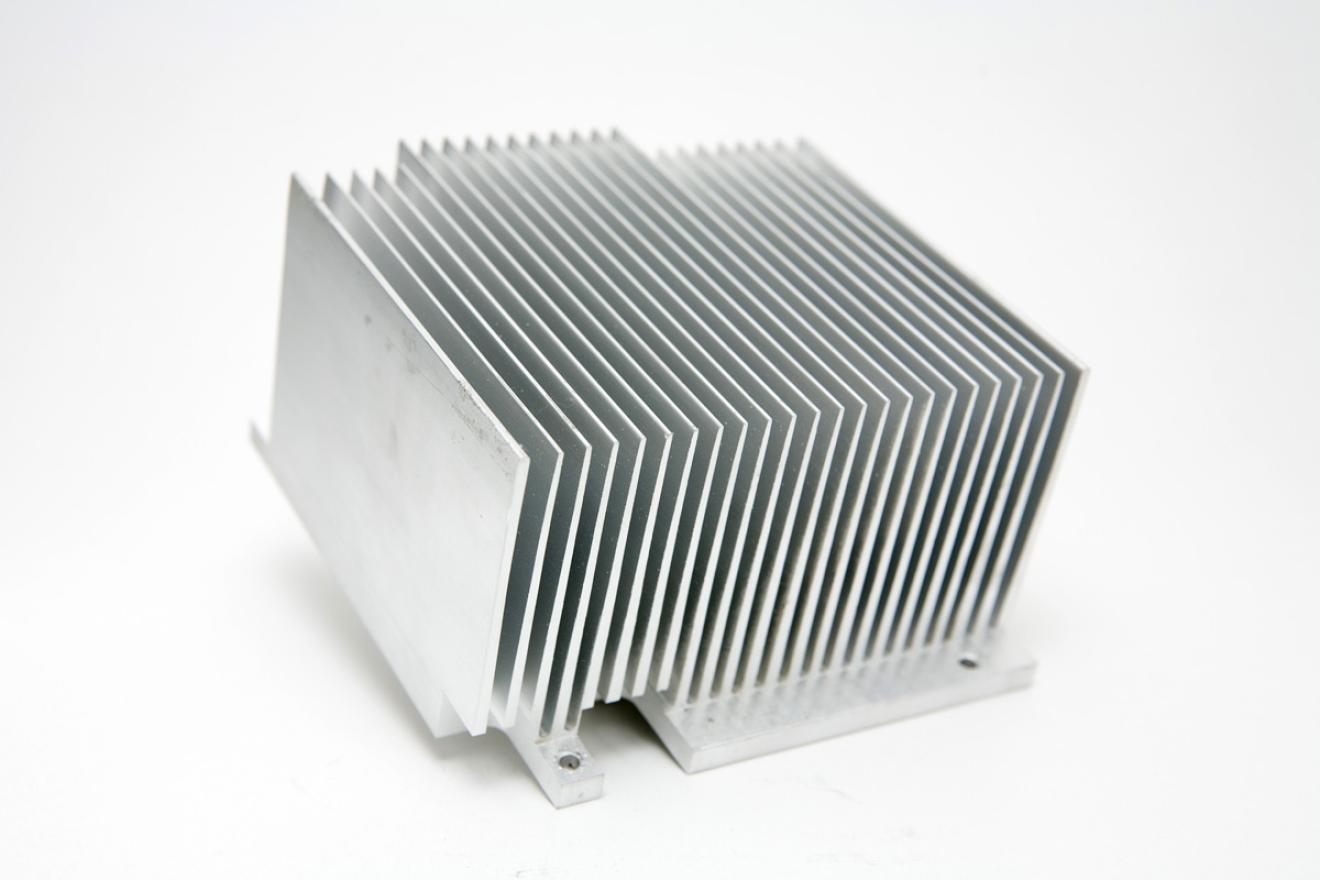

Warmtewisselaar met lamellen
Lamellen zorgen bij dit type voor een groter uitwisselingsoppervlak. De omgevingslucht is meestal het afkoelingsfluïdum, zoals in de radiator van je auto of computer.
Andere warmtewisselaars
Er bestaan nog veel andere types warmtewisselaars, zoals
- spiraalwisselaars voor de industrie;
- buisvormige wisselaars voor warmwaterboilers;
- roterende wisselaars voor warmteterugwinning in ventilatiesystemen.
Van thuis tot de industrie
Warmtewisselaars zijn zowat overal. Je treft ze zowel aan in apparaten die je thuis het nodige comfort bezorgen als in machines die industriële processen efficiënter maken. Hier alvast een aantal toepassingen waarbij warmtewisselaars een onmisbare rol spelen:
- Verwarming: warmen lucht op en produceren sanitair warm water door warmte van je verwarmingssysteem te recupereren.
- Koeling: zorgen dat je airco, koelsystemen en warmtepompen werken.
- Auto's: koelen de koelvloeistof en olie af zodat je motor optimaal blijft draaien.
- Elektriciteitscentrales: zetten thermische energie efficiënt om in elektriciteit.
- Industrie: optimaliseren processen, recupereren anders verloren warmte en besparen zo significant op energie.
Onmisbaar voor een duurzame toekomst
De energietransitie maakt warmtewisselaars belangrijker dan ooit. Ze hergebruiken warmte die anders verloren zou gaan – goed voor aanzienlijke energiebesparingen.
Voortdurende innovaties op dit gebied zijn cruciaal om duurzame en milieuvriendelijke technologieën te ontwikkelen.
