Een elektriciteitsplan ziet er technisch uit, maar met wat uitleg kun je het zelf lezen. Handig als je renoveert, een woning koopt, of gewoon wilt weten hoe je installatie in elkaar zit.
Een elektriciteitsplan geeft een schematisch overzicht van de volledige elektrische installatie van een woning. Dit dossier is verplicht bij bij een keuring en bij de verkoop van een huis.
Het bestaat uit minstens twee onderdelen:
- een eendraadschema
- en een situatieschema
Samen geven ze een volledig beeld van je installatie, van de zekeringkast tot elk stopcontact.
Wat staat er op het plan?

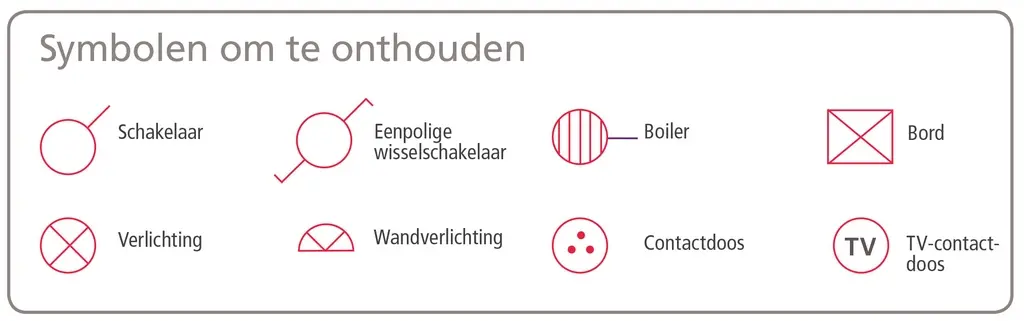

Alle symbolen op een elektriciteitsplan zijn gestandaardiseerd volgens Boek 1 van het AREI (Algemeen Reglement op de Elektrische Installaties). Dat betekent dat elke installateur en keurder dezelfde "taal" spreekt.
De symbolen op het eendraadschema en het situatieschema staan voor:
- de leidingen en kabels
- de aftakpunten (stopcontacten, lichtpunten)
- de vaste elektrische apparaten (zoals een oven of boiler)
- de beveiliginselementen (automatische schakelaars, aardelektroden, schakelaars,…)
Het eendraadschema
Het eendraadschema is het meest abstracte deel. Het toont niet waar alles zich fysiek in je huis bevindt, maar hoe de elektrische kringen met elkaar verbonden en beveiligd zijn. Zie het als de technische stamboom van je installatie.
Letters voor kringen
Elke elektrische kring krijgt een letter (A, B, C, ...).
Belangrijk: Een kring is een deel van de installatie dat beveiligd wordt door één specifieke automaat (zekering). Alles wat achter die ene automaat is aangesloten, behoort tot die kring. In een typische woning heb je vaak kringen voor verlichting, stopcontacten, en zware verbruikers zoals een kookplaat of droogkast.
Cijfers voor aftakpunten
Binnen elke kring zijn de aftakpunten genummerd (bv. A1, A2, A3). De symbolen geven aan wat het punt is (een enkel stopcontact, een dubbel stopcontact, een schakelaar, etc.).
Symbolen op de lijnen
De lijnen op het schema bevatten extra technische info:
- Het type kabel (bv. XVB)
- De sectie van de draad (de dikte, bv. 2,5 mm²)
- Het aantal geleiders (aangeduid met schuine streepjes)
- De wijze van plaatsing (inbouw, opbouw, in buis)
Bekijk een voorbeeld van een eendraadschema op de website van de FOD Economie.
Het situatieschema
Het situatieschema is makkelijker te begrijpen. Het is de plattegrond van je woning. Hierop staan dezelfde symbolen (letters en cijfers) als op het eendraadschema, maar nu getekend op de plaats waar ze zich werkelijk bevinden in de woning.
Hierop vind je:
- De zekeringkast (verdeelbord)
- De stopcontacten en schakelaars
- De lichtpunten
- Vaste toestellen (inbouwtoestellen, machines op een vaste kring)
Bekijk een voorbeeld van een situatieschema op de website van de FOD Economie.
